PZ2礦用防爆配水閘閥產品描述
PZ2礦用防爆配水閘閥是直角式閘閥，用小型電動機作為動力源替代人工操作 , 可承受 0.1Mpa 的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于 80 ℃。
PZ2礦用防爆配水閘閥是在原PZ1型的基礎上進行了改良設計；PZ2型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。
PZ20系列礦用配水閥具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。（I型為手動操作）
礦用防爆配水閘閥主要性能規范
|
型號 |
PZ2-400 |
PZ2-500 |
PZ2-600 |
PZ2-800 |
PZ2-1000 |
PZ2-1200 |
|
公稱通徑 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
介質和溫度 |
水、≤80℃ |
|
公稱壓力(MPa) |
0.1 （試驗壓力0.25） |
|
操作行程 |
220 |
220 |
290 |
300 |
350 |
350 |
|
配置電裝型號 |
ZB20-24 |
ZB20-24 |
ZB30-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
|
電機功率(Kw) |
0.55 |
0.55 |
0.75 |
0.75 |
1.1 |
1.1 |
|
額定電流(A) |
660V |
1.39 |
1.39 |
2.0 |
2.0 |
2.0 |
2.6 |

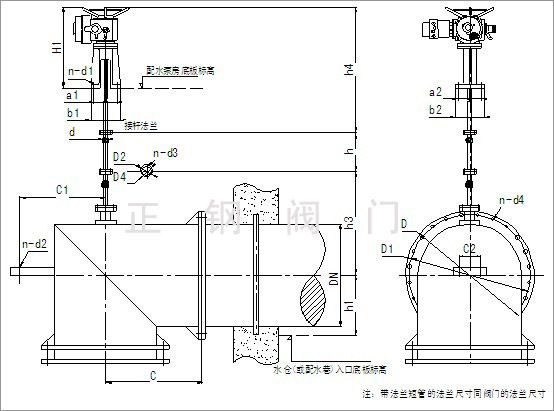

礦用防爆配水閘閥產品結構圖
礦用防爆配水閘閥外形尺寸表
|
型號 |
操縱臺 |
閘閥 |
短管 |
操作行程 |
質量(Kg) |
|
B |
B1 |
D2 |
d1 |
D1 |
H |
H1 |
B2 |
B3 |
B4 |
B5 |
d2 |
D3 |
H2 |
H3 |
D |
L1 |
帶短管 |
無短管 |
|
PZ2-400 |
350 |
300 |
180 |
19 |
500 |
750 |
965 |
330 |
235 |
27 |
60 |
15 |
540 |
580 |
635 |
400 |
250 |
168 |
335 |
275 |
|
PZ2-500 |
380 |
285 |
640 |
630 |
500 |
300 |
193 |
410 |
330 |
|
PZ2-600 |
600 |
1403 |
450 |
345 |
35 |
80 |
19 |
740 |
720 |
600 |
350 |
218 |
600 |
480 |
|
PZ2-800 |
550 |
445 |
940 |
885 |
815 |
800 |
450 |
250 |
830 |
675 |
|
PZ2-1000 |
500 |
400 |
250 |
22 |
700 |
900 |
1246 |
670 |
548 |
36 |
100 |
23 |
1175 |
966 |
1076 |
1000 |
550 |
268 |
1300 |
1072 |
|
PZ2-1200 |
1296 |
780 |
652 |
40 |
120 |
1375 |
1080 |
1106 |
1200 |
650 |
396 |
1721 |
1446 |
注：D2位操縱臺底面凸起部分尺寸，基礎預留孔應大于此數。
不同L值時的連接桿長度H4
|
型號 |
L |
|
5000 |
45000 |
4000 |
3500 |
|
PZ2-400 |
3780 |
3280 |
2780 |
2580 |
|
PZ2-500 |
|
PZ2-600 |
3510 |
3010 |
2510 |
2010 |
|
PZ2-800 |
|
PZ2-1000 |
3120 |
2820 |
2120 |
1620 |
|
PZ2-1200 |
3040 |
2540 |
2040 |
1540 |
隨貨清單
1、成套供應范圍：操縱臺一件、閘閥一件、短管一件、連接桿一件，用于閘閥和短管法蘭連接的膠墊一件，電動機和渦輪箱一件。
2、隨技術文件：產品合格證一份，本說明書一份。
3、質量保證：再過流零件的材質符合輸送介質的要求，用戶恰當?shù)淖袷乇９芎褪褂靡?guī)則的條件下，從本廠發貨之日起的十八個月內，連續運轉不超過十二個月，產品應制造不良而發生損壞或不能正常工作時，本場免費為用戶更換或修理產品或零件。易損件磨損不在此限。
