鍛鋼固定式球閥

首頁> 鍛鋼固定式球閥
所屬系列： 球閥系列
名稱： 鍛鋼固定式球閥
型號： Q347F Q347N
檢索關鍵字： 鍛鋼固定式球閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




【鍛鋼固定式球閥產品應用】

API鍛鋼固定式球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150LB~2500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

【鍛鋼固定式球閥設計特點與執行標準】

1、設計、制造 按API 6 D；

2、結構長度按 ANSI BI6.10；

3、連接法蘭：ANSI BI6.5MSS-SP44；

4、閥門檢查和試驗按API STD.598；

5、承插端符合ASME B16.11；

6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1

主要的設計特點有：全徑/縮徑；90度定位和帶鎖結構；特殊形式的“Y”頭手柄；防火和防靜電設計；一對相向的蝶形彈簧；防吹出閥桿；閥桿中部雙重密封結構；螺栓、螺紋墊片密封閥蓋。

【鍛鋼固定式球閥零部件材料】

閥體 閥桿 閥球 密封面 墊片 填料 工作溫度 適用介質
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本體材料

柔性石墨

不銹鋼加柔性石墨

08軟鋼

F304 F316

柔性石墨

編結石墨

 -29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、堿
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

閥體 閥桿 閥球 密封面 墊片 填料 工作溫度 適用介質

【鍛鋼固定式球閥本體材料】

1.柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 柔性石墨編結石墨

2.-29-425℃ 水、蒸汽、油品

3.WC6 15CrMo 15CrMo -29-425℃

4.WC9 25Cr2MoV 25Cr2MoV

5.LCB 304 304 -46-354℃

6.CF8 304 304 -196-600℃ 部分酸、堿

7.CF3 304L 304L

8.CF8M 316 316

9.CF3M 316L 316L

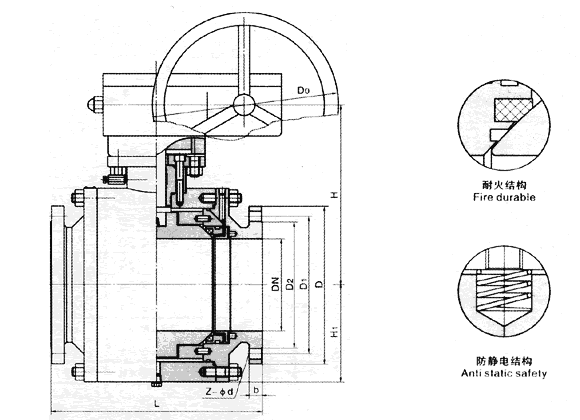

【鍛鋼固定式球閥產品結構圖】

【鍛鋼固定式球閥主要連接尺寸Class 150Lb】

公稱通經DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 178 203 229 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
WT(KG) 24 50 75 195 280 440 570 800 1480 2350 2400

【Class 300Lb】

公稱通經DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 178 203 229 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
WT(KG) 30 58 95 210 318 440 575 800 1840 2700 2890

【Class 400Lb】

公稱通經DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 292 359 406 495 597 673 762 826 902 978 1054
BW 295 356 410 498 600 676 765 829 905 978 1060
H1 110 120 140 185 220 70 310 345 410 440 480
H 180 200 210 290 320 380 430 450 550 580 630
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
WT(KG) 41 72 108 232 345 480 630 870 1950 2800 3250

【Class 600Lb】

公稱通經DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 292 359 432 559 660 673 838 889 991 1092 1194
BW 295 356 435 562 664 676 841 892 994 1095 1200
RTJ 292 356 432 559 660 270 838 889 991 1092 1194
H1 110 120 140 185 220 380 310 345 410 440 480
H 180 200 210 290 320 600 430 450 550 580 630
W 400 850 1000 600 600 116 800 800 800 800 800
E - - - 116 115 350 171 171 150 83 123
F - - - 350 350 480 420 420 580 650 735
WT(KG) 32 64 120 260 500 700 1098 1520 2300 3250 3780

【Class 900Lb】

公稱通經DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 324 375 425 473
L RF-BW 368 381 457 610 737 838 965 1029 1130 1219 1334
RTJ 371 384 460 613 740 841 968 1038 1140 1219 1334
H1 135 158 190 200 250 285 350 400 480 530 580
H 190 200 230 300 375 420 460 530 600 640 700
W 600 600 600 600 800 800 800 800 800 800 800
E 116 116 116 171 171 83 83 123 123 180 180
F 350 350 350 420 420 650 650 735 735 735 735
WT(KG) 50 80 170 390 640 970 1550 2150 3320 4520 5320

【Class 1500Lb】

公稱通經DN NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 20"
DN 50 80 100 150 200 250 300 350 400 500
d1 51 76 102 146 194 241 289 318 362 440
L RF-BW 368 470 546 705 832 991 1130 1257 1384 1664
RTJ 371 473 549 711 841 1000 1146 1276 1407 1686
H1 140 160 200 210 260 300 365 420 500 600
H 200 220 250 320 400 450 490 560 640 790
W 600 600 600 600 800 800 800 800 800 800
E 116 116 171 171 83 83 123 123 180 220
F 350 350 420 420 650 650 735 735 735 735
WT(KG) 55 95 180 580 920 1850 2150 3820 5320 6850

【鍛鋼固定式球閥的安裝】

閥門的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，它是現代藝術造型中，技術性與藝術性兩者有機的結合。



訂貨須知：
一、①鍛鋼固定式球閥產品名稱與型號②鍛鋼固定式球閥口徑③鍛鋼固定式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門鍛鋼固定式球閥型號，請按鍛鋼固定式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
